Bipeur 'buzzer':

Un bipeur ( buzzer ou  beeper  en anglais ) est un élément électromécanique ou piézoélectrique qui produit un son caractéristique quand on lui applique une tension (continue ou alternative ) : le bip .

les bipeurs ce divisent on deux selon leurs fréquence de travail :( fixe ou variable ).

               À fréquence fixe:

Certains modèles sont activés en leur appliquant une pression avec une partie du corps humain.

              À fréquence variable:

D'autres modèles de bipeurs sont activés par un signal d'horloge externe : la fréquence du signal sonore est alors relative au signal appliqué. Cette fréquence est généralement comprise entre 2 kHz et 4 kHz. Ce type de bipeurs peut générer des bips graves, aigus, plus graves ou plus aigus. Ils sont cependant plus complexes à mettre en œuvre dans un circuit électronique car il faut générer le signal électrique de fréquence variable à leur appliquer.

•   Types:

                                        => bipeur électro-mécanique:

Un bipeur mécanique se présente sous la forme d'un petit boîtier rectangulaire ou cylindrique, avec connexions électriques rigides pour fixation directe sur circuit imprimé, ou avec connexions électriques constituées de fils électriques souples. Dans ce deuxième cas, le buzzer possède deux petites pattes de fixation. La puissance sonore d'un tel composant est de l'ordre de 85 dB/cm.
 Notez que l'on ne spécifie pas le niveau sonore à un mètre - comme pour les HP (Haut parleurs ) , car d'un point de vue commercial, cela paraîtrait trop peu puissant. Comme pour les confiseries dont on donne le prix pour 100 g et non pour 1 kg.

Il nécessite une tension continue pour fonctionner, cette dernière doit généralement être comprise entre 3 V et 28 V, selon les modèles. Un bipeur prévu pour fonctionner sous 6 V, fonctionne généralement très bien pour toute tension d'alimentation comprise entre 4 V et 8 V( pas plus pas mois) , et un bipeur prévu pour fonctionner sous 12 V, peut parfaitement fonctionner sous une tension comprise entre 6 V et 28 V. Il existe aussi des bipeurs fonctionnant directement sur le secteur alternatif 230 V. (voir caractéristiques données par le fabricant pour ne pas faire de bêtise)

                                              => bipeur piézoélectrique:

Un bipeur (transducteur) piézoélectrique est typiquement composé d'un diaphragme piézoélectrique, d'une cavité avec un orifice et de connexions pour les bornes électriques . Il nécessite une tension alternative pour fonctionner, de quelques volts à quelques dizaines de volts (3 V à 30 V par exemple). C'est ce type de transducteur que l'on retrouve au dos des montres ayant une fonction alarme.

Il présente une fréquence de résonance optimale de quelques kilohertz, entre 1 kHz et 5 kHz en général, par exemple 2,8 kHz ou 3 kHz , mais il peut atteindre des fréquences plus hautes jusqu'à 80 kHz . Il faut donc un oscillateur chargé de produire un signal rectangulaire, ce dernier pouvant facilement être construit avec des portes logiques ou avec des transistors. Si on applique au transducteur piézoélectrique un signal donné sur une de ses bornes, et le même signal mais en opposition de phase sur son autre borne, il sera en mesure de délivrer une puissance quadruple, avec une tension d'alimentation identique

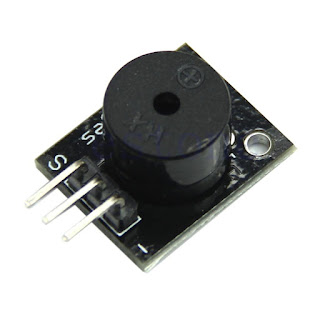

                               =>    bipeur piézoélectrique avec oscillateur intégré:

Il s'agit simplement du montage, dans un même boitier, d'un transducteur piézoélectrique et d'une électronique de commande (générateur de signal rectangulaire). Le tout s'alimente alors avec une simple tension continue, généralement comprise entre 3 V et 20 V, et requiert un courant compris entre 10 mA et 30 mA. La consommation du bipeur dépend principalement de la tension utilisée.

Certains bipeur  « électroniques » avec oscillateur intégré, produisent un son continu, alors que d'autres produisent un son entrecoupé « haché »(coupé en petites phrases manquant de liaison).


•    Applications :

Les applications du bipeur peuvent être par exemple : bip du réveil ,  jouets , minuterie, signalisation sonore sur une machine outil, sur un appareil ménager, carillon de porte  aussi dans un ordinateur bureau pour signaler un problème lors du démarrage etc .
Les bipeurs sont aussi présents sur les accessoires pointeurs-réglage d'antennes de télévision terrestre (TNT) et satellite (TNS) accompagnant l'indication visuelle apportée par la course d'un bargraphe ( indicateur visuel de niveau d'un signal ).
